按钮式气动风门控制装置
发布时间:2021-06-01 点击:782
按钮式气动风门控制装置

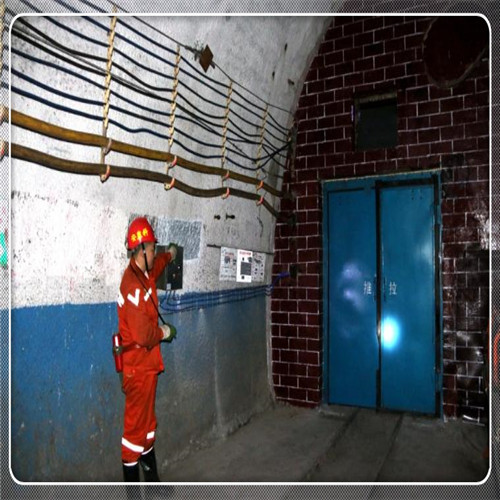

矿用按钮式气动风门控制装置自动开闭形式为:风门两侧分别安装手动换向阀控制气缸动作,气缸与风门连接,当有人或矿车需要通过风门时,行人手动按动气控阀,风门自动打开。行人经过后再次按动气控阀,风门自动关闭。两道风门之间存在联锁,当一道风门开启时另一道风门不能开启,开启的风门关闭后,另一道风门会自动打开。
按钮式气动风门控制装置
按钮式气动风门控制装置有益效果:
1、该全自动气动风门控制系统,当工作人员需要通过风门时,工作人员站立在第一气动开关的踏板上,从而踏板则会在重力的作用下下降,从而带动使得第一接触开关闭合,因此第一气动开关开始工作,则会将信号传递给控制器,进而控制器则会使得气体通过进气管口从第一进气口进入到气缸内部,进而带动气缸的推杆伸出,带动与其相连的第一轴套转动,从而带动第一转动轴运动,进而带动门体打开,从而便于工人或运输车的通行,同时,当工作人员通过后,通过设置的第一弹性件,则会使得第一接触开关处于断开状态,进而控制柜则会控制气体通过进气管口从而第二进气口进入到气缸内部,从而推动推杆进入到气缸内部,进而带动门体回复到闭合状态,从而风门关闭,当运输车需要通过风门时,运输车前端则会抵住接触杆,进而带动接触杆进行倾斜,从而使得第二接触开关闭合,从而带动气缸推动门体进行打开,便于运输车通行,当运输车通过后,在第二弹性件弹力的作用下,则会使接触杆回复到竖直位置,从而使得第二接触开关断开,进而使得门体关闭,通过第一气动开关和第二气动开关的设置,从而使得气动风门成为全自动控制,不需要进行手动或机械闭锁,有效的降低了工作人员的劳动强度,并且完全采用气动的方式,不需要用电,因此与电控制风门相比更加安全,故障率更低,使用更加可靠,使用寿命更长。

2、该全自动气动风门控制系统,通过门体上设置有安全应急按钮,当门体出现故障时,可以通过安全应急按钮将门体进行急停,避免其出现夹伤工作人员的情况发生,通过门体上设置的把手,从而还可以采用人工手动控制风门的开关,增加此装置的实用性。

附图说明
风门气动控制装置展示
