手拉式全气动风门控制装置
发布时间:2021-06-01 点击:82

手拉式全气动风门控制装置目的在于解决现有技术中存在的上述技术问题,提供一种手控气动风门开启装置。,

手拉式全气动风门控制装置

手拉式全气动风门控制装置包括固定在风门立柱上的气缸,气缸的伸缩杆的一端设置在风门一侧,在立柱的内外侧分别设有操纵阀。本实用新型优选在在气缸伸缩杆的顶端设有防滑垫。本实用新型的手控气动风门开启装置采用人工操作,井下压缩空气作为动力,通过气缸伸缩来带动风门开关。在每个风门两侧,各安装有操作阀。气缸安设在风门立柱中上部,通过在风门内外两侧安设操纵阀开启风门。人员走近风门时,操作阀门,气缸吸气,顶出伸缩杆,风门打开。通过风门后,依靠风门自重及巷道内压差,压回伸缩杆,风门关闭。该风门开关装置不需要直接与风门固定在一起,可根据风门开启难以程度决定是否安设,自由灵活。通过在-550m大巷风门的应用来看,该风门开关装置结构简单,实用经济,便于安装,符合安全方面的要求,同时也解决了人力开启风门困难的问题。以前需要疒3人才能打开的风门,现在只需轻按下手阀,风门就自动打开,I个人也可安全通过风门,切实解决了生产中的安全问题。该装置将在全矿井推广使用。本实用新型的开关装置产生的力应能克服通风负压产生的力,所使用的设备材料简单,同时能利用井下的一些资源;重要的是能满足于木质单扇风门,既便于安装操作又经济,同时也应符合安全生产要求。采用人工控制气缸,再利用气缸的伸缩杆带动风门,达到安全开启风门的目的。本实用新型的手控气动风门开启装置采用压缩空气控制,安装及维护简单。在高负压矿井中通过主要进回风巷道风门时只需轻按下手阀,风门就自动打开,效果极其良好,尤其在高瓦斯矿井或煤与瓦斯突出矿井,可以避免电气设备失爆的问题。

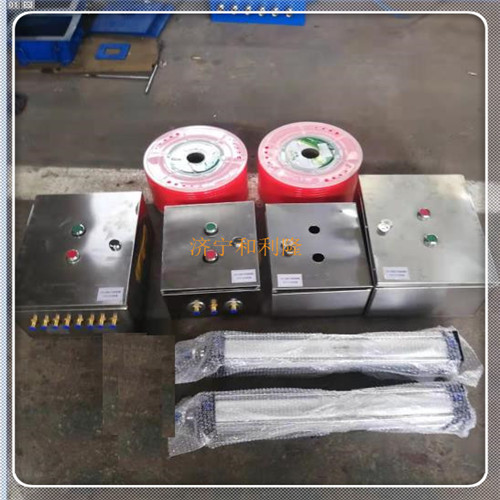

风门气动控制装置展示
