KQF全气动平衡风门控制装置
发布时间:2022-08-05 点击:144
KQF全气动平衡风门控制装置用手安东气动控制按钮,操控气控装置打开和关闭风门,使井下风门实现了机械化控制,解决了行人、行车运输不便等问题。
风门开门、关门速度可调,具有独特的缓冲功能,可有效防止风门伤人事故及风门的损坏。
KQF全气动平衡风门控制装置

KQF全气动平衡风门控制装置主要功能

本产品控制采用压缩空气为动力,通过控制按钮使风门打开和关闭。

1、风门A与B的两侧各安装开、关按钮,外侧各加安装解锁、复位按钮。

解锁按钮是在特殊情况需要两道风都打开时使用,使用方法:先打开A门(或B门),再到B门(或A门)外侧长按解锁按钮和开按钮即可。

复位按钮是在行人(或行车)通过A门(或B门)后忘记关闭风门的情况下使用,使用方法:通过透视窗查看对面风门是否关闭,没关闭时注意看是否有行人,无行人时再确定按下复位按钮。

2、两道风门之间可实现“两闭锁”。即其中一道风门打开后,另一道风门可实现气动闭锁和气源闭锁。

3、遇到停止供风时可直接人工打开或关闭风门。

4、调整调速阀门可设定风门开启和关门速度。



KQF全气动平衡风门控制装置主要技术参数

气缸直径:100~125mm

使用范围:本产品使用于煤矿井下通风巷使用。

本产品的控制装置和驱动装置可对煤矿原有各种铁质和木质有压风门进行技术改造,且不改原有风门结构。

工作原理:用管网的压缩空气驱动气缸的活塞杆,是活塞杆做往复直线运动,驱动门扇的打开和关闭。其气缸活塞杆的伸缩是通过气路上的各种气动阀、调速阀、控制阀和节流阀等改变压缩空气的进气方向实现控制的。气路上的调节阀用来调整气缸活塞杆的伸缩速度。



装置组成

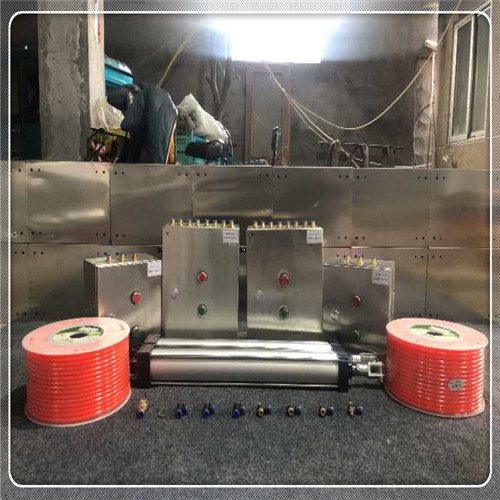

本装置由1.2.3.4.5.6号控制箱,两个气缸组成。
