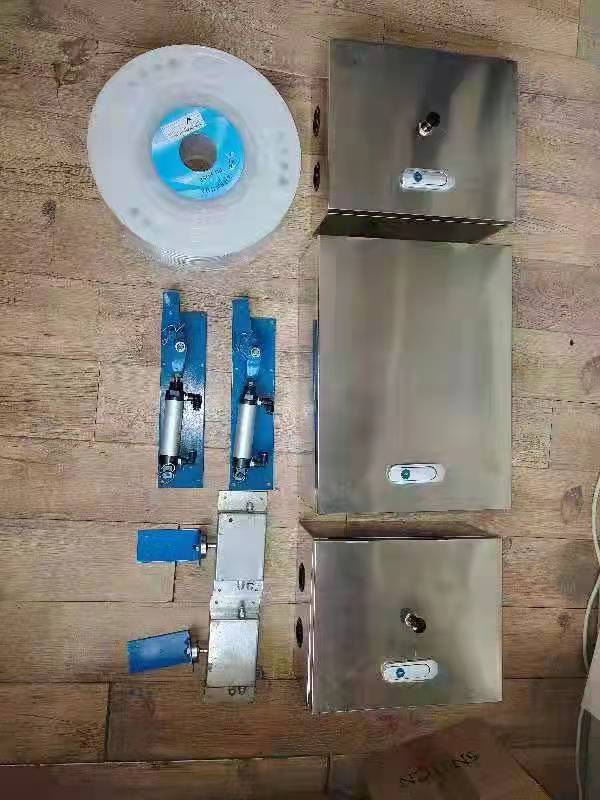

矿用风门空气闭锁装置由成对的大气缸、小气缸、气缸支架、前铰链、尾部铰链、气管以及可调排气阀组成，根据空气闭锁原理，实现两风门的闭锁：当一道风门开启时，大气缸的活塞杆收缩，使气缸无杆腔体积增大、气压变小，有杆腔体积减少，气压增大；同时，通过管路连接的小气缸的无杆腔气压减小，有杆腔气压力增大，推动小气缸的活塞杆伸出，实现闭锁动作；反之，另一道风门开启时，大气缸活塞杆伸出，小气缸活塞杆收缩闭锁复位。

矿用风门空气闭锁装置利用空气作为传递动力的介质，不使用外部动力源，对附近无电源，无压风的风门，可达到很好的风门闭锁效果。
