风门气动控制装置工作原理
发布时间：2021-09-15 点击：397

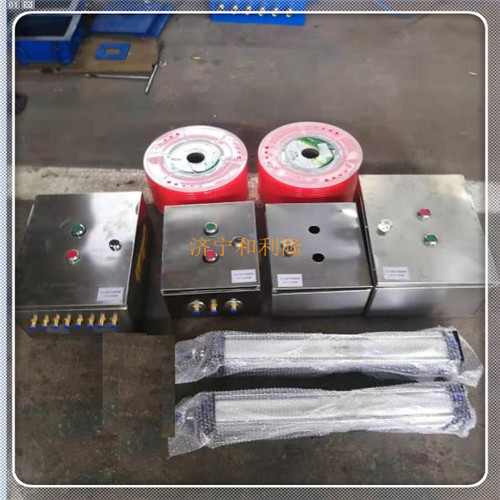

风门气动控制装置工作原理是：门内、外先导阀在复位状态下，同时第一风缸和第二风缸的风门关闭，风门内、外先导阀的阀芯均处于上位。这时，终端执行阀的控制风源被关闭，终端执行阀阀芯推向上，此时风源的压力风将终端执行阀的下位通道（第一进气口）经单向阻尼阀进入风缸的后腔，使其风门处于关闭状态。此时交叉闭锁阀均处于通路。
开风门时，拨动风门外先导阀的手柄，风门外先导阀的阀芯由上位改为下位，风路将由风源经交叉闭锁阀、风门外先导阀上通口、风门内先导阀下通口，将输出的压力风送入另一套自动风门控制机构的交叉闭锁阀的控制端口，使另一套自动风门控制机构的交叉闭锁阀阀芯向上移动，切断了另一套自动风门控制机构风门内、外先导阀的风源，使另一套自动风门锁闭机构的风门操作无效，从而实现了对另一套自动风门锁闭机构的风门闭锁。在此同时，将压力风送入终端执行阀的控制腔，使阀芯向下移动，此时终端执行阀将风缸的前后腔进出风口换向，使前腔接入压力风，后腔经过阻尼阀排空，完成了风门开启过程。
风门关闭时，拨动风门内先导阀手柄，由于风门外先导阀在下位，风门内先导阀也处于下位，从而切断了终端执行阀的控制风源，终端执行阀和另一套自动风门锁闭机构的交叉闭锁阀复位，终端执行阀将风路换向，风缸的后腔进入压力风，前腔口开放，风门关闭，完成了风门关闭过程，同时另一套自动风门锁闭机构的交叉闭锁阀解锁，允许另一套自动风门锁闭机构的风门操作。
