风门纯气动控制装置,ZQMK-A风门纯气动控制装置
发布时间:2021-08-01 点击:48
风门纯气动控制装置能满足反风要求,无须再设置反向风门,一道风门可代替原正反两道风门,在高负压下用较小的力可将门平稳的打开。两扇风门联锁开动时同单扇风门开闭一样便捷,安装透明窗使风门内、外具有可视性。门扇为具有抗风能力强、阻燃、使用寿命长等特点。
风门纯气动控制装置
风门配套全气动风门控制装置可实现自动开闭风门。控制装置是利用煤矿井下压缩空气为动力源,纯气动控制方式;同时控制两道风门,且能够相互闭锁,该产品解决了井下无电源的场所风门无法实现自动开启而人力手动开启风门费时费力的难题。同时本产品的控制系统还可以在煤矿原有的各种铁质和木质风门上改造加装,不需改变风门结构,实现风门全气动自动控制
风门纯气动控制装置工作原理
半自动控制装置即手控法风门自动开闭形式为:风门两侧分别安装手动换向阀控制气缸动作,气缸与风门连接,当有人矿用风门气控装置 矿用风门气控装置或矿车需要通过风门时,行人手动按动气控阀,风门自动打开。行人经过后再次按动气控阀,风门自动关闭。两道风门之间存在联锁,当一道风门开启时另一道风门不能开启,开启的风门关闭后,另一道风门会自动打开。

风门纯气动控制装置系统组成

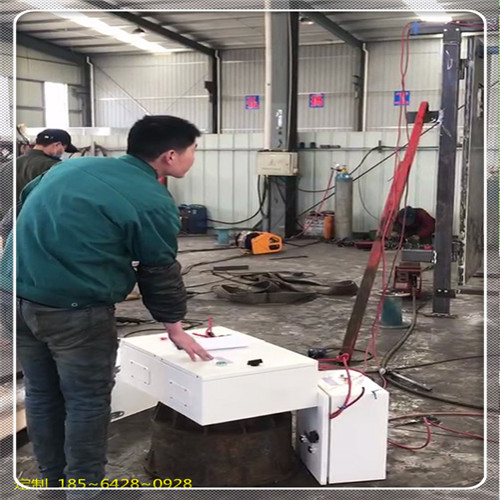

主控箱(2 个),副控箱(2 个),气缸(2 条),气管(1 盘),安装配件等。

风门纯气动控制装置基本参数
4.1 工作制:长期工作制
4.2 环境条件:
4.2.1 周围环境温度-5℃~40℃,气压为 0.8~1.1×105Pa;
4.2.2 使用在有瓦斯和煤尘爆炸危险的场所;
4.2.3 在无破坏绝缘的气体或蒸汽环境中;
